锆靶的用途是什么?

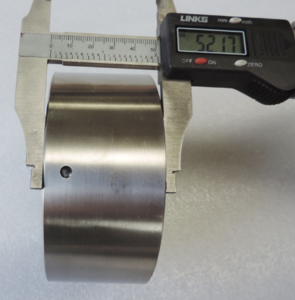

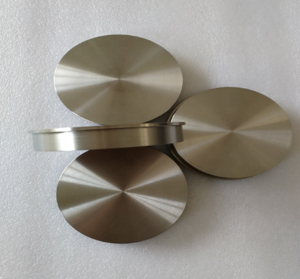

‍锆靶是一种由锆或锆合金制成的溅射靶材，在半导体、光学、电子等多个领域都有重要用途，具体如下：

半导体领域

金属化工艺：在半导体器件制造中，锆靶用于物理气相沉积（PVD）工艺，在硅片等基底材料上沉积锆薄膜，作为金属互连层或阻挡层。锆阻挡层能有效防止不同金属层之间的扩散，提高半导体器件的性能和可靠性，确保电路的稳定性和信号传输的准确性。

栅极材料：随着半导体技术不断向更小尺寸发展，锆基材料因其良好的电学性能和与硅的兼容性，可作为高 k 栅极电介质材料的一部分，用于制造先进的晶体管结构，有助于提高晶体管的开关速度和降低功耗。

光学领域

光学镀膜：在光学元件如透镜、棱镜、反射镜等表面镀上锆薄膜，可以改变光学元件的光学性能，如增加或减少特定波长光的反射率或透射率，从而实现增透膜、高反射膜、滤光膜等功能，广泛应用于相机镜头、望远镜、显微镜等光学仪器中。

光学存储：在光学存储介质的制造中，锆靶材可用于制备记录层或保护层等功能层。通过溅射锆靶形成的锆薄膜能够在光盘等存储介质中，实现数据的高效记录和长期稳定存储。

电子领域

平板显示器：在液晶显示器（LCD）、有机发光二极管显示器（OLED）等平板显示器件的制造过程中，锆靶用于沉积透明导电氧化物（TCO）薄膜或其他功能层。这些锆基薄膜可以作为电极材料、绝缘层或缓冲层，提高显示器的显示质量和稳定性，确保电子器件的正常工作。

电子元器件：在电容器、电阻器、电感器等电子元器件的制造中，锆靶用于制备电极材料、介质材料或保护膜等。例如，在多层陶瓷电容器（MLCC）中，锆基薄膜可作为电极与介质之间的过渡层，提高电容器的性能和可靠性。

其他领域

装饰镀膜：在珠宝、手表、五金制品等表面镀上锆薄膜，可以形成具有金属光泽、耐磨、耐腐蚀的装饰层，不仅能提高产品的美观度，还能增强其耐用性，提升产品的附加值。

刀具涂层：在刀具表面沉积锆基涂层，如氮化锆（ZrN）涂层，可显著提高刀具的硬度、耐磨性和切削性能，延长刀具的使用寿命，提高加工效率和加工质量，广泛应用于机械加工、汽车制造等行业.
